Защита оператора и окружающей среды при работе с химически вредными веществами, с эффективным удалением их из рабочей зоны
Минимизация риска заражения и перекрестной контаминации продукта.
Отличительные особенности конструкции: активное 100% удаление отработанного воздуха из рабочей зоны через угольный фильтр в окружающую среду (либо в вытяжную систему).Угольный фильтр применяется для адсорбции газообразных вредных веществ (неприятных запахов и легколетучих органических соединений) из воздуха.
Параметры и размеры
Наименование изделия
Ламинарное укрытие с системой принудительного удаления воздуха
через угольный фильтр
| Артикул изделия | 2R-D.009-12 |
| Габаритные размеры бокса (ШхГхВ)*(в скобках указан размер бокса без зонта), мм | 1200х810х2325(2010) |
Размеры рабочей камеры бокса, мм (ШхГхВ) |
1105x610x705 |
Размеры рабочей зоны /ШхГхВ/, мм |
1105х455х650 |
Параметры электропитания бокса: |
|
| - напряжение, В~ | 230±10% |
| - частота, Гц | 50±1 |
Параметры энергопотребления: |
|
– потребляемая мощность бокса с учетом максимальной нагрузки на встроенные розетки, Вт, не более |
1730 |
– потребляемая мощность бокса без учета нагрузки на встроенные розетки, Вт, не более |
730 |
– допускаемая нагрузка на встроенные розетки, Вт, не более |
1000 |
Масса бокса, кг, не более |
270 |
* размеры указаны без учета выступающих опор.
Характеристики
| Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017: | |
| - по частицам размером больше или равным 0,5 мкм | 5 ИСО |
- по частицам размером больше или равным 5,0 мкм |
ИСО М (20; ≥ 5 мкм);LSAPC |
Класс установленного HEPA-фильтра по ГОСТ Р 71176 |
Н14 |
Класс установленного фильтра грубой очистки по ГОСТ Р 71490 |
G4 |
| Средняя скорость нисходящего воздушного потока в рабочей камере бокса, м/с | 0,35±10% |
| Средняя скорость потока воздуха, входящего в бокс через рабочий проем, м/с | 0,40±10% |
| Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м³/ч | 795 |
| Производительность по воздуху, удаляемому из бокса, м³/ч | 1100 |
| Степень рециркуляции воздуха в боксе, % | без рециркуляции |
| Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее | 1000 |

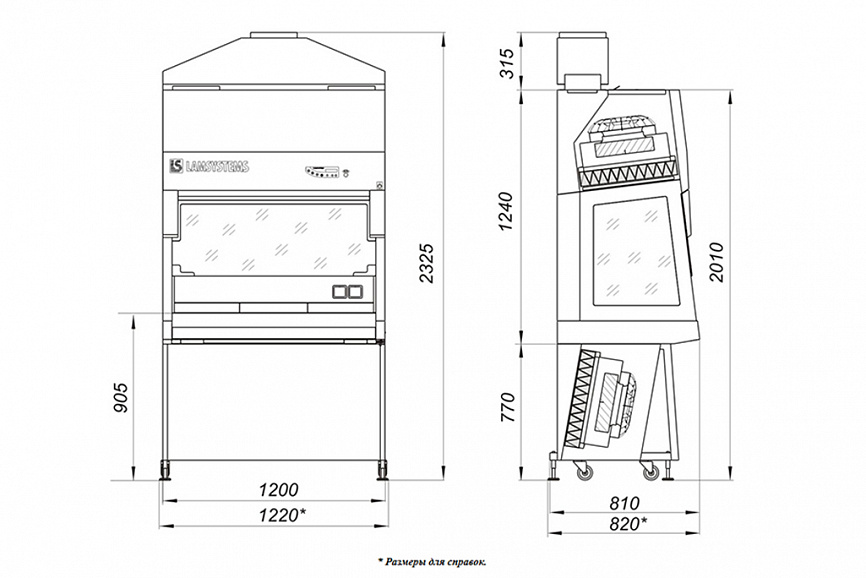

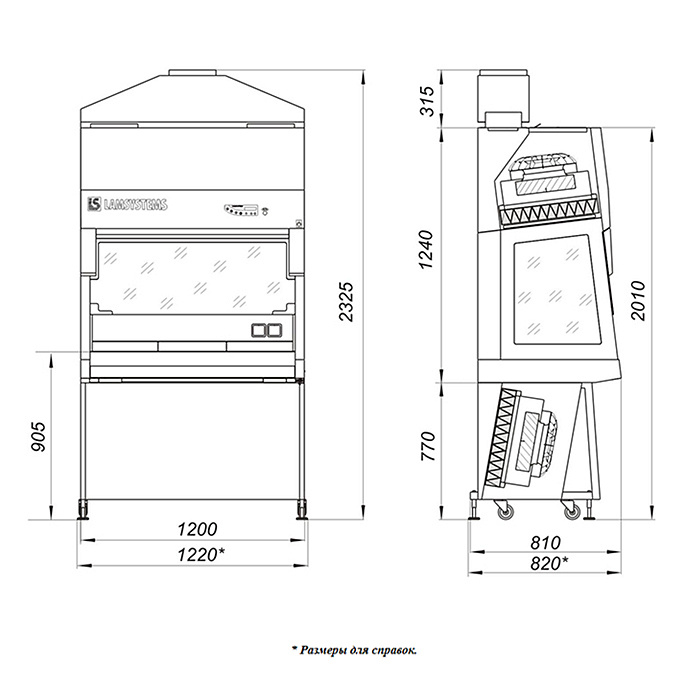

Габаритный чертеж

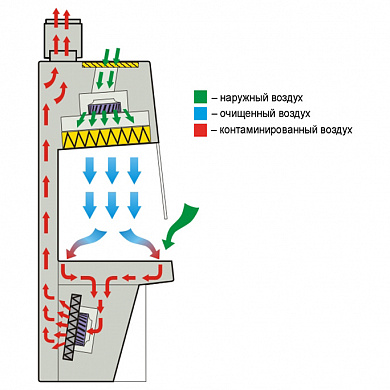

Схема воздушных потоков
Стандартное исполнение
Рабочая камера
- наклонная лицевая поверхность бокса;
- лицевое стекло – распашное, материал стекла «триплекс», механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
- демпфер для предотвращения удара при закрытии лицевого стекла;
- закаленные боковые стекла;
- светодиодное освещение рабочей камеры;
- 2 розетки в рабочей камере бокса (слева на задней стенке);
- ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
- комплект столешниц (три секции) из нержавеющей стали;
- поддон рабочей камеры из нержавеющей стали;
- съемный подлокотник из нержавеющей стали.
Блок с инструментальным ящиком
- выдвижной (в нерабочем положении находится за пределами рабочей камеры, под ее основанием);
- с подъемной заслонкой рабочего проема.
Система подачи и удаления воздуха из бокса
- очистка воздуха, поступающего в рабочую камеру двухступенчатая: происходит через предварительный фильтр грубой очистки G4 и приточный НЕРА-фильтр Н14, расположенный над рабочей камерой;
- очистка воздуха, удаляемого из бокса, происходит через выпускной угольный фильтр, расположенный под основанием рабочей камеры;
- для движения воздушных потоков внутри бокса установлены вентиляторы;
- съемный вытяжной зонт для подключения бокса к системе активной вытяжной вентиляции, зонт снабжен компенсационным зазором для исключения влияния работы системы вытяжной вентиляции на работу бокса.
Элементы системы управления
- система электроавтоматики микропроцессорная;
- пульт управления боксом кнопочный с ЖК-дисплеем;
- электромагнитный считыватель и электромагнитные ключи доступа;
- датчики параметров воздушного баланса;
- датчики положения лицевого стекла;
- индивидуальный предохранитель на линию электрического питания основных функций бокса (вентиляторы, освещение);
- индивидуальный предохранитель на розетки, установленные в рабочей камере;
- кабель питания съемный с фиксатором.
Элементы для проверки целостности НЕРА-фильтров
- для проверки приточного НЕРА-фильтра - встроенный штуцер отбора проб воздуха (расположен под предварительным фильтром G4).
Элементы для проверки целостности выпускного угольного фильтра
- встроенные штуцеры для определения проверки целостности приточного НЕРА-фильтра;
- задняя панель вытяжной (нижней) вентиляционной камеры - съемная для свободного доступа к выпускному угольному фильтру при его замене.
